AI 协作镇流器抄绘从照片到可编辑工程
AI-assisted Ballast Reconstruction · From Photos to Editable Engineering
从两张原板照片出发，结合图片识别、工程 Skills 与嘉立创 EDA 专业版 V4.1.60，重建原理图和 PCB，修正铜皮与器件关联，并交付可编辑 eprj3 工程及五分钟成果展示。
公开档案点击播放后才请求视频分段，避免进入页面时占满网络。
五分钟成果展示｜依据设计记录复演，非实时操作录像。沿用原旁白、字幕与配乐；网页使用 1080p / 30 fps H.264 / AAC 快速起播副本，点击后才加载。
人机分工与工程 Skills
用户提供两张原板照片、设计约束与迭代反馈，确认展示与交付范围；AI 执行照片识别分析、连接推导、候选器件匹配、工程文件生成与迭代检查。关键边界和最终验收由人工决定，不是全过程无人参与。
两组 Skills 各自负责什么
- 工程格式与文件生成：EasyEDA 官方
easyeda-eprj3、easyeda-format-skill，用于目录式工程、数据记录与格式校验。 - 工程约束和审查：本机
schematic-design、pcb-layout、easyeda-project，用于器件与引脚、网络、铜皮及检查边界的复核。
用户的贡献是目标、照片、约束、反馈及工作流整合；不把第三方工具、规范和模型归为用户原创。
识图及网络重建
照片校正与识别 → 网络推导 → 器件及引脚核对 → 原理图生成 → PCB 与铜皮整理 → 原生检查 → 重开工程验证。先校正正反面的方向与透视，再将可见铜皮、焊盘和器件位置对应到一起；识别结果只是候选，不能单凭外观确定电气连接或器件参数。

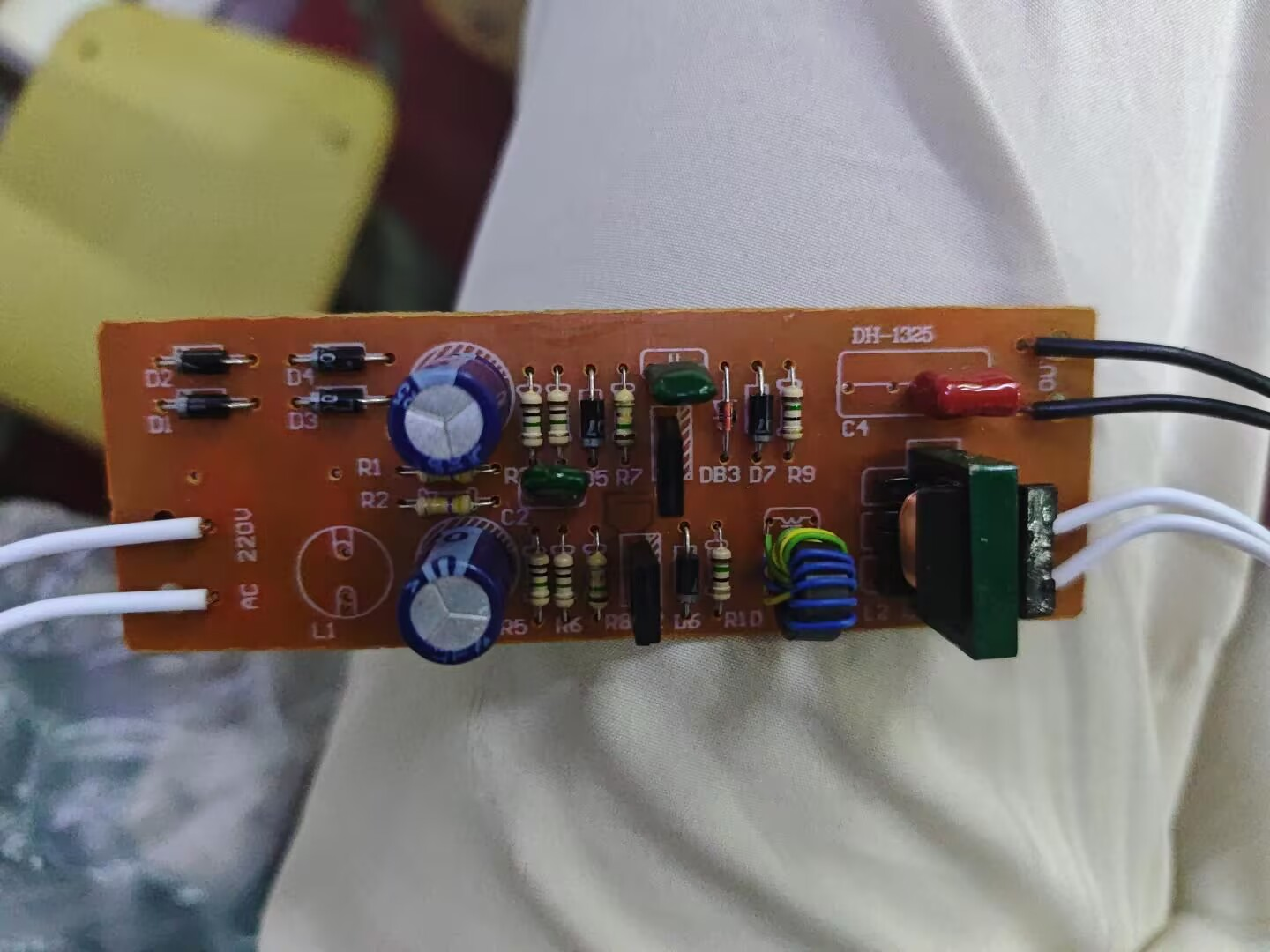

原板正面照片：用户提供的识别依据，保留元器件、空焊位与实际外观。

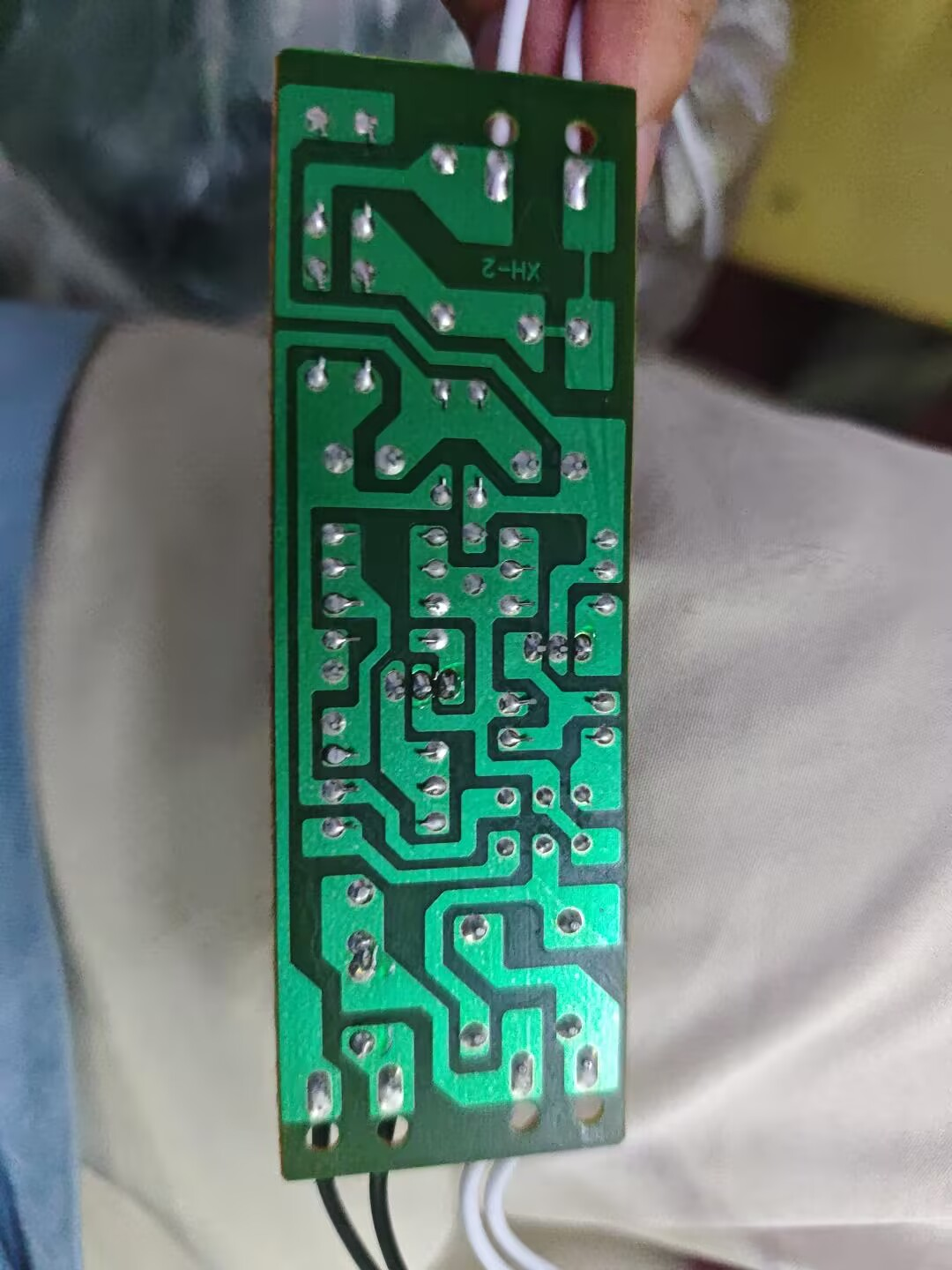

原板背面照片：用于交叉核对铜皮和焊点，未按颜色抠除黑色细节。

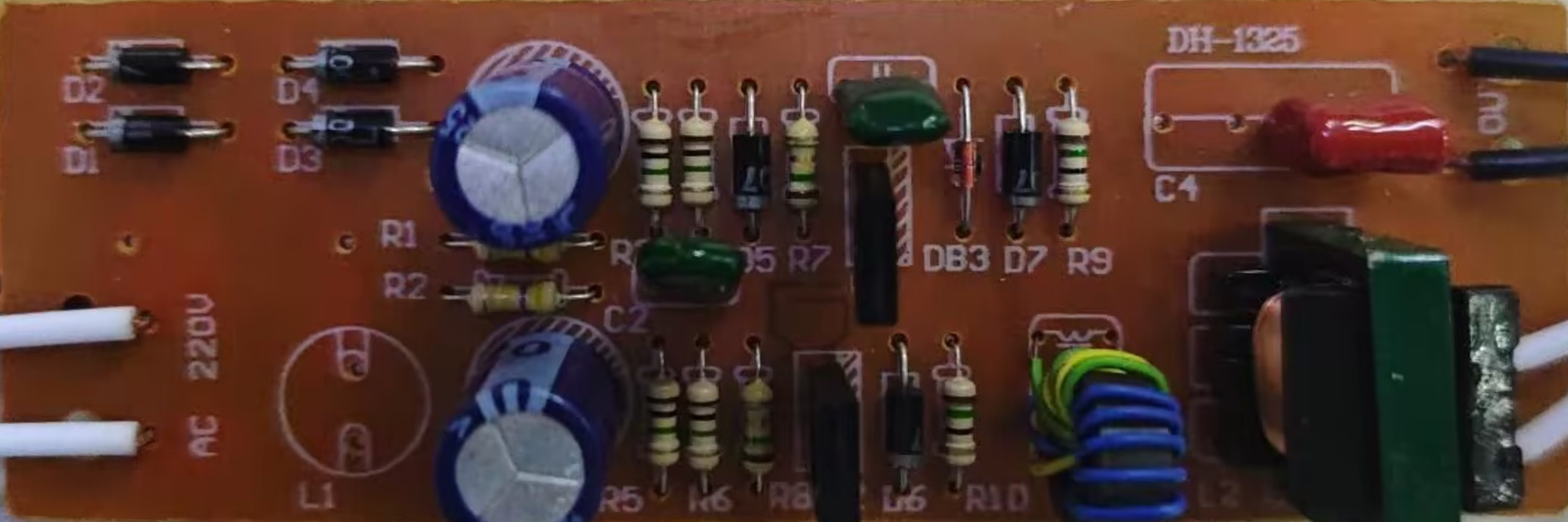

正面透视校正：建立可与底面对应的比例和位置参考，不代替实测尺寸。

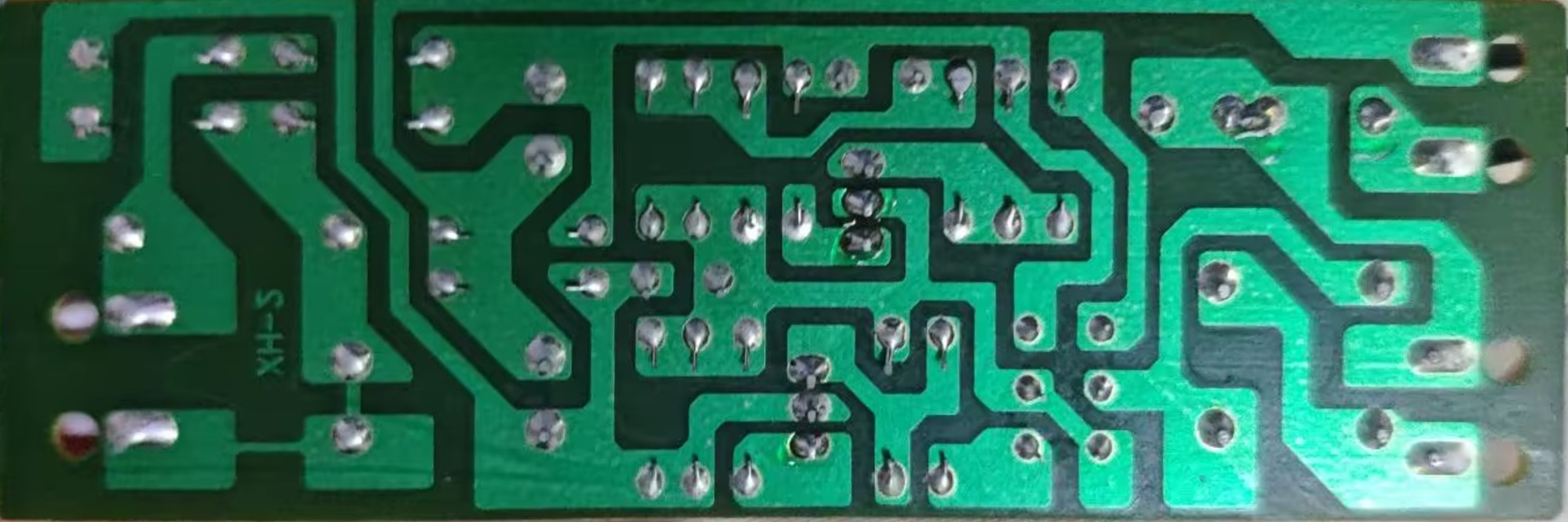

底面镜像校正：统一观察方向，减少正反面映射错误。

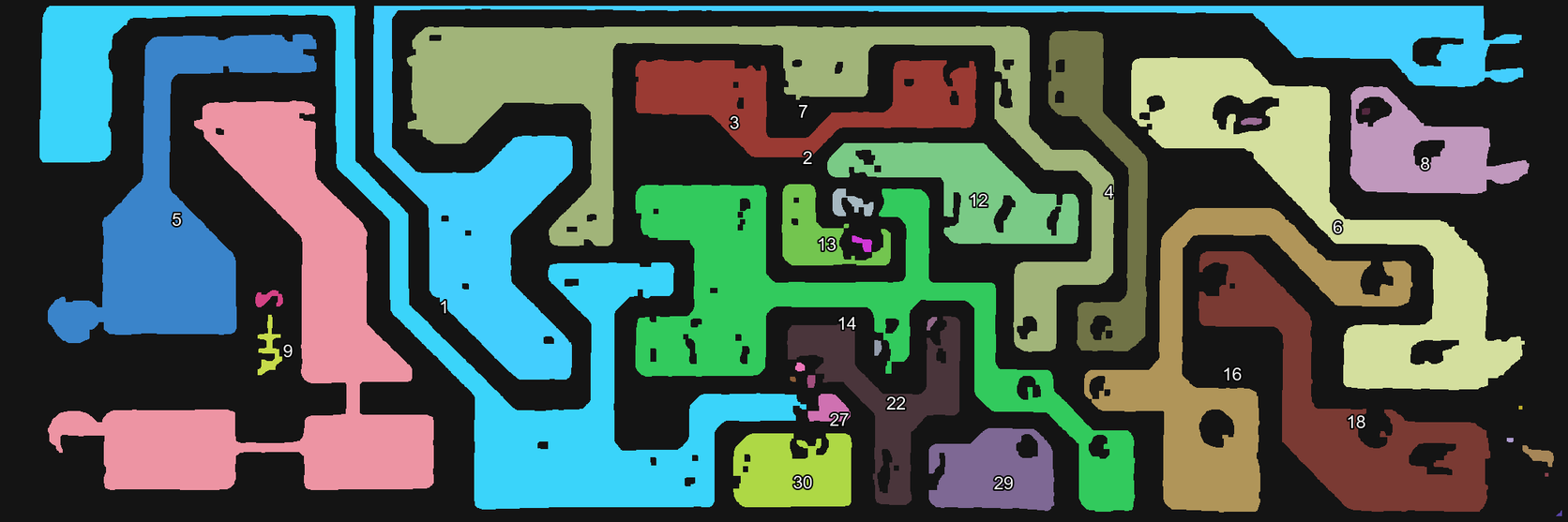

早期铜皮区域分割：识别候选连通区域，尚需结合焊盘、器件与原图复核。

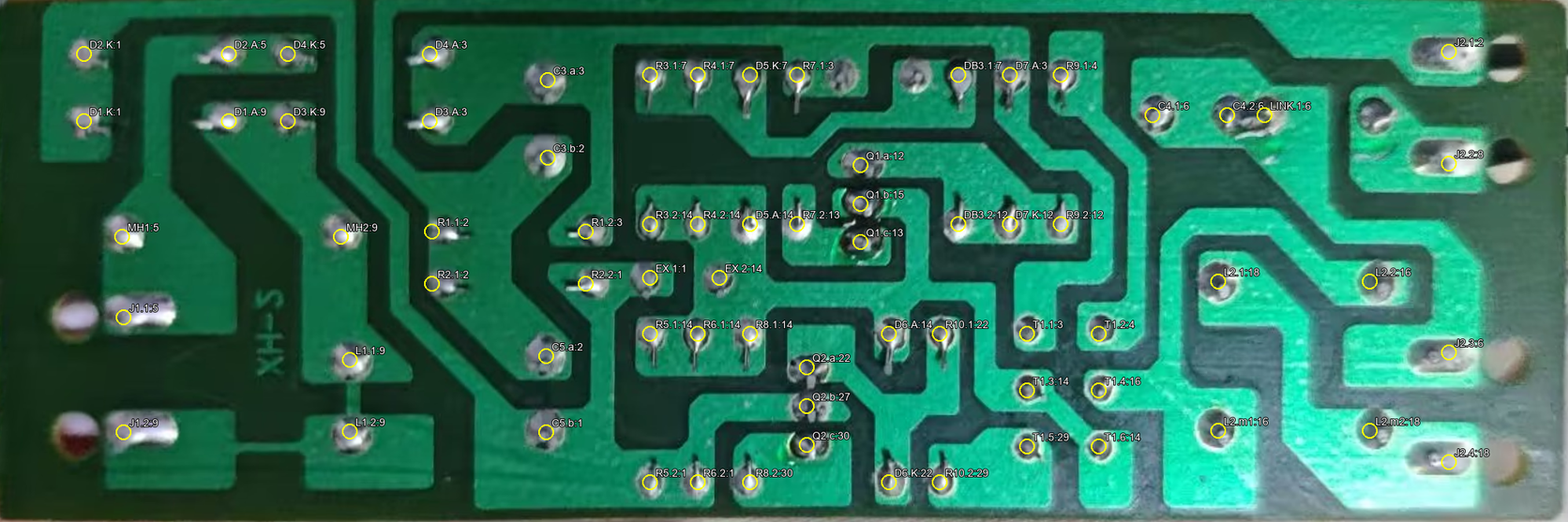

焊盘识别标注：将孔位和器件端点用于网络推导，推断项保留不确定性。
从网络推导到原理图与 PCB
将整流输入、开关驱动、磁性件和输出区域组织成可读的原理图；核对器件引脚与封装映射，再落实到 PCB。eprj3 保存工程索引、原理图、PCB 和配置，重建结果能继续编辑，不只是图片或单个索引文件。本次使用 V4.1.60，不宣称它始终是最新版本。

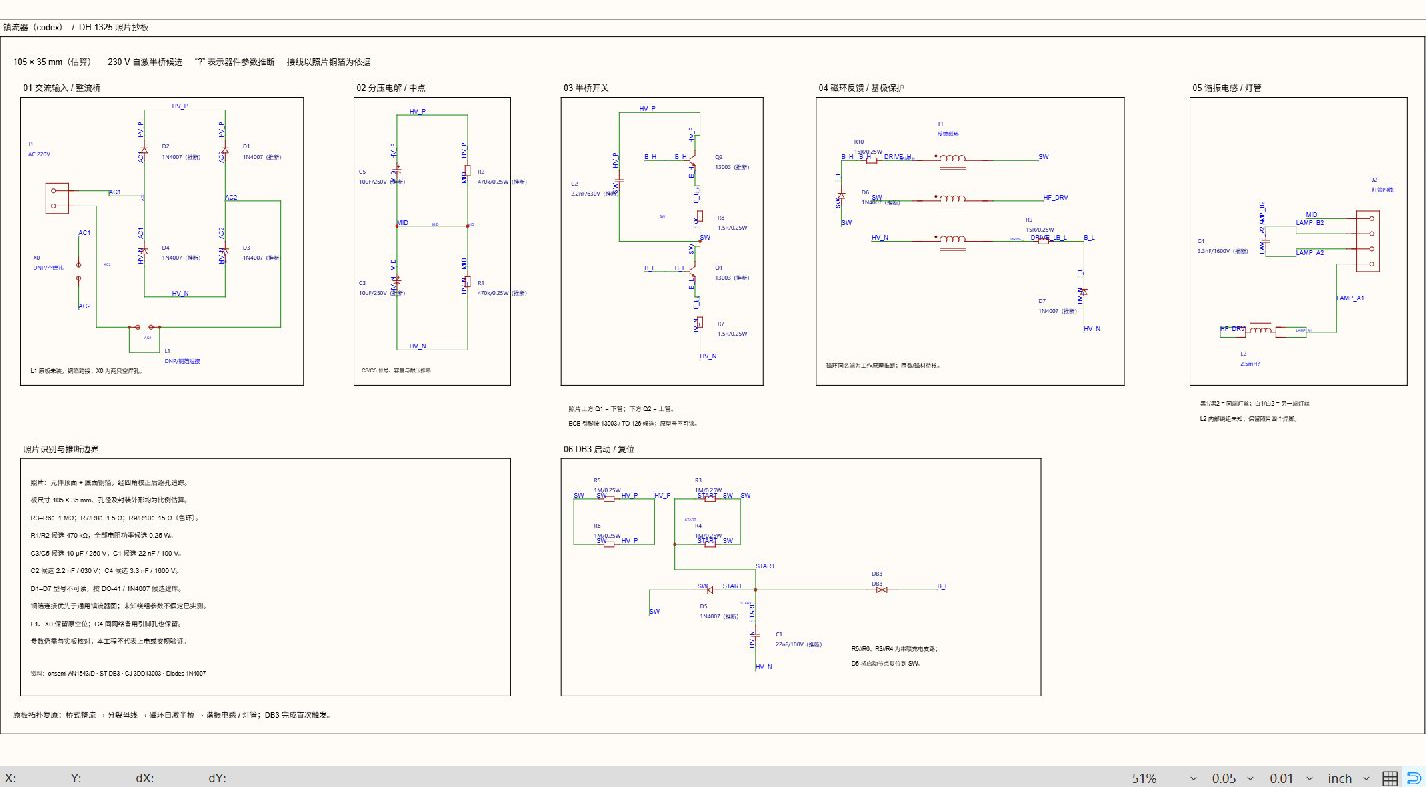

标准化后的原生原理图：保留网络、模块和推断说明；仅裁去无关界面。

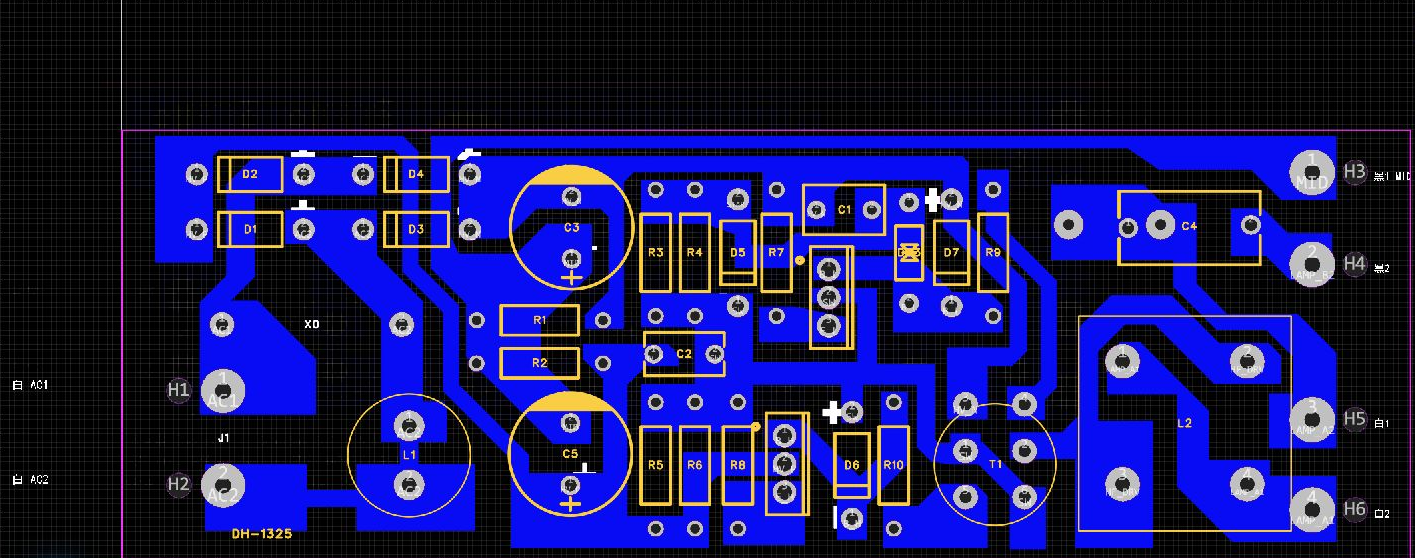

优化后的原生 PCB：保留焊盘、铜皮、丝印与原板空焊位，不替换元器件或连接关系。
铜皮修正和器件标准化
对照原板处理 AC1 / AC2、E_H / B_H 等区域的误连和间距问题；铜皮修正依赖原图、焊盘归属及网络交叉核对，不把自动分割直接当成最终连接。对可确认的器件整理符号、封装和模型关联；无法确定的参数仍明确标注，T1 / L2 只采用近似模型。

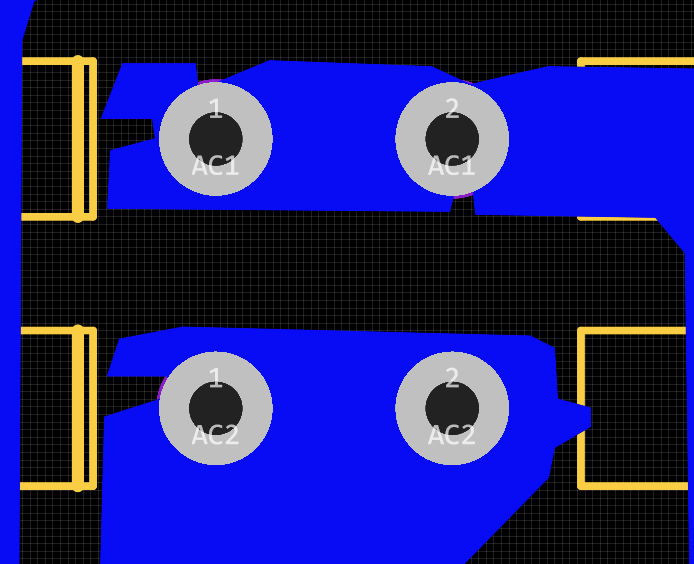

铜皮修改前的 AC1 / AC2 局部：保留当时问题视图。原图宽度 694 px，展示副本不放大。

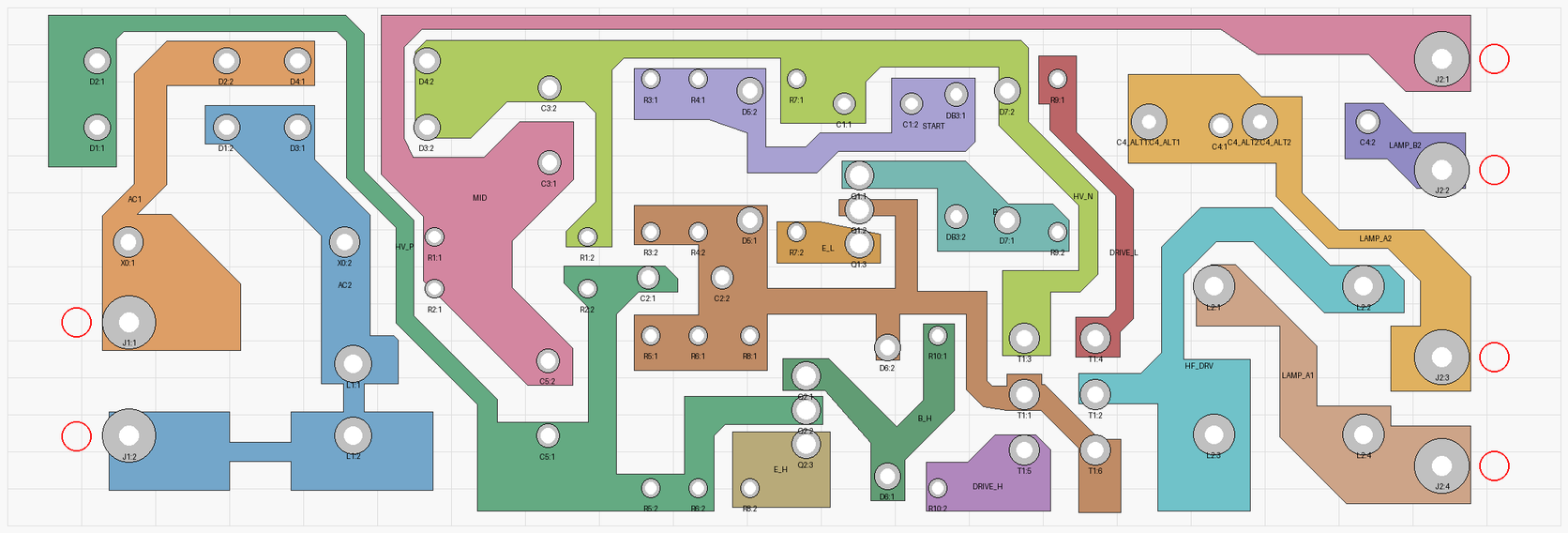

修改后的铜皮与焊盘核对图：对应网络修正结果；不把视觉一致等同于电气性能验收。
原生检查与重开后的 3D
2026-10-02 保存的原理图原生检查和 PCB 原生 DRC 均未发现问题。下面保留当时的检查结果截图和重开后的原生 3D：17 个网络、27 个器件模型属于该保存记录。格式校验、原生检查与模型显示的验证范围不同，均不能证明实物可安全运行。

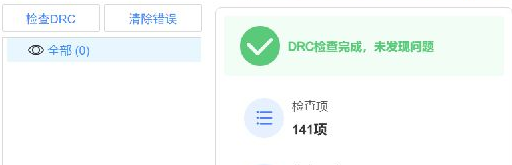

2026-10-02 PCB 原生 DRC 保存记录：全部 0、检查完成未发现问题、141 项检查。只裁取结果区，移除无关价格广告；完整 PCB 见前图。

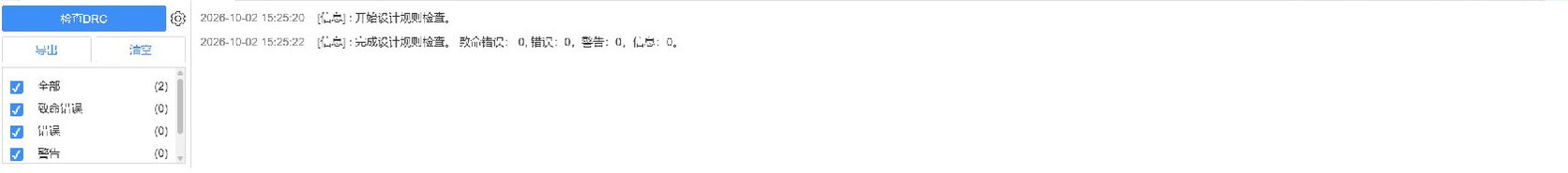

2026-10-02 原理图原生检查保存记录：致命错误、错误、警告与信息均为 0。

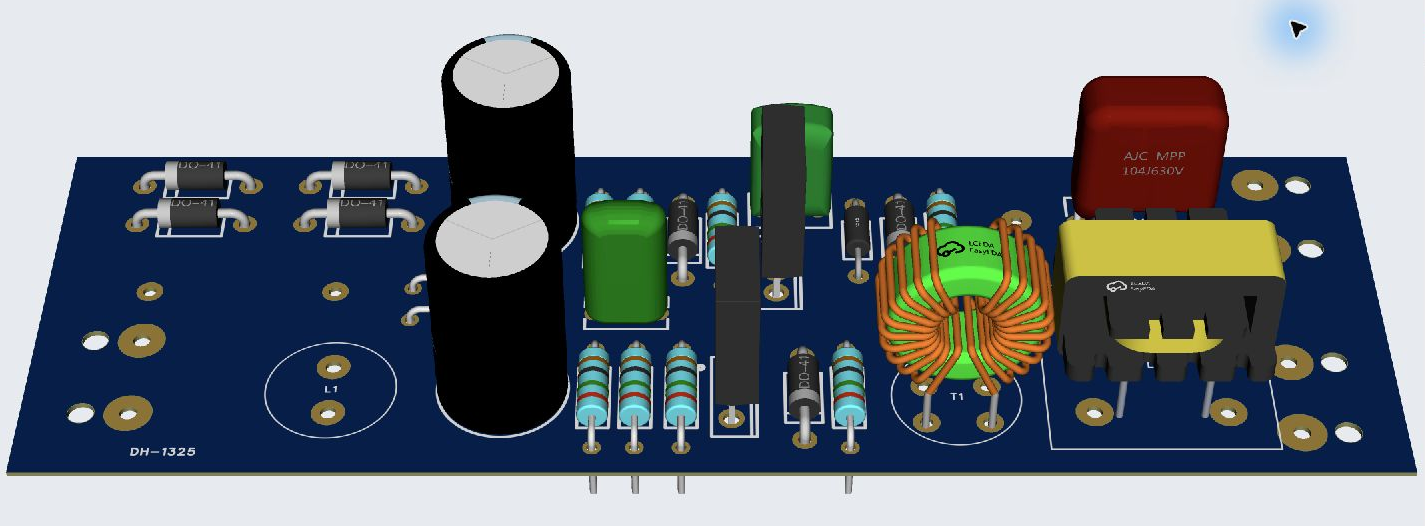

重开工程后的原生 3D 斜视：黑色封装、孔位、引脚及缺失/近似模型保留实际状态。

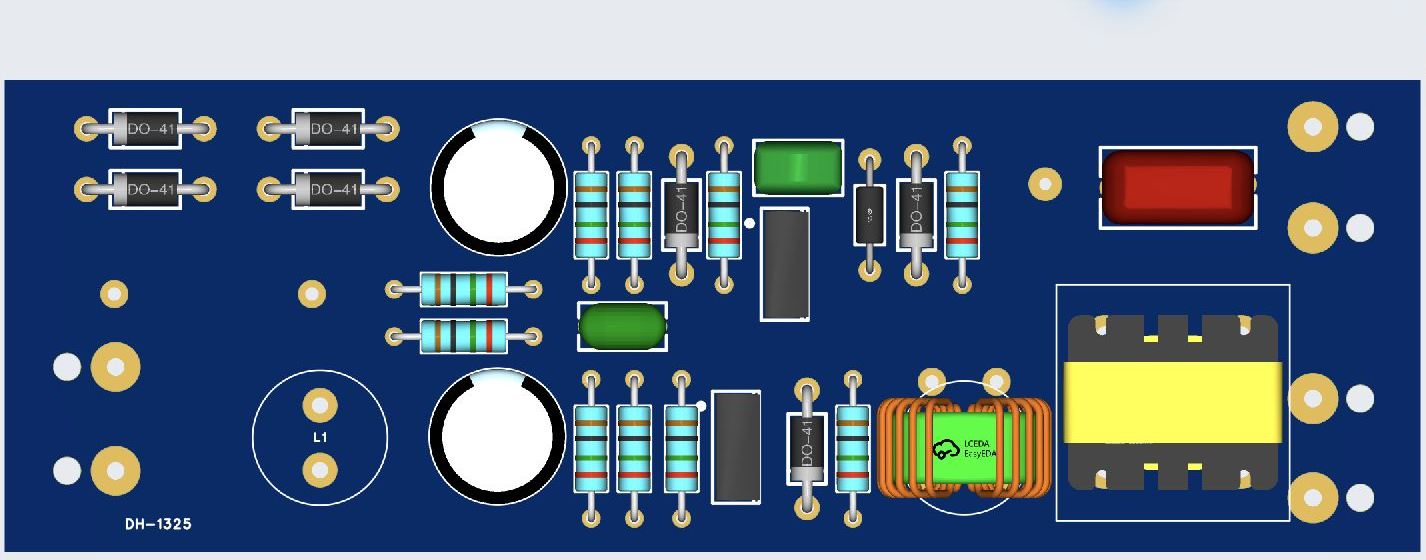

原生 3D 顶视：用于观察器件布局和空焊位，不是实物照片。

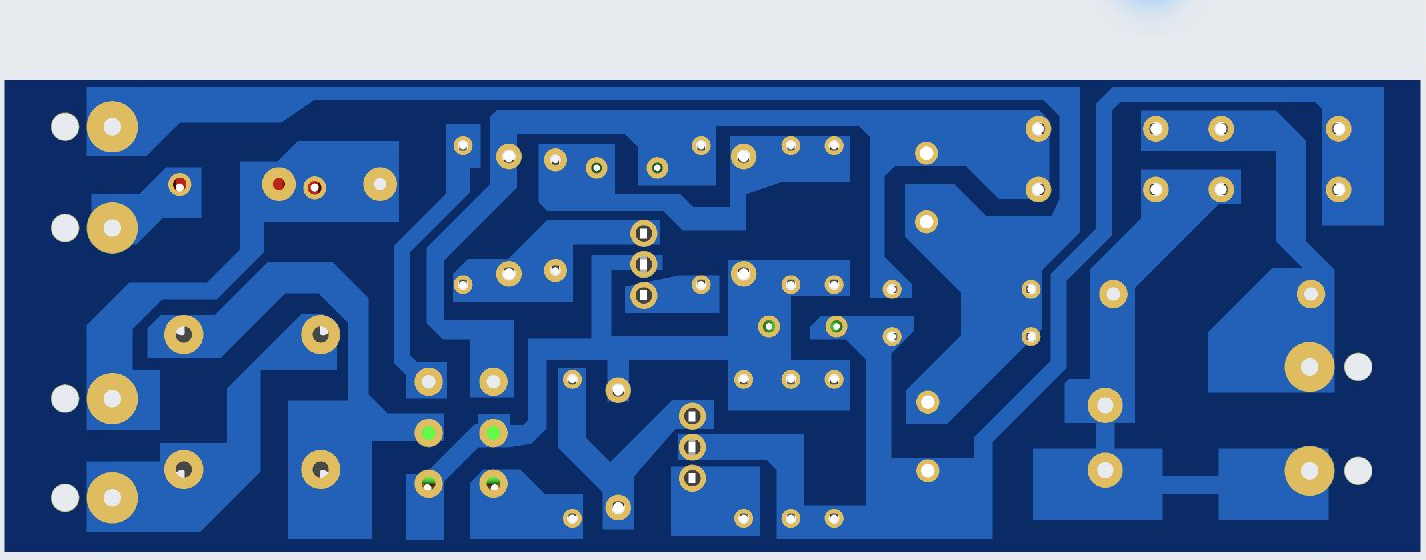

原生 3D 底视：查看板底铜皮与引脚；不代表焊接、爬电距离或绝缘已验收。

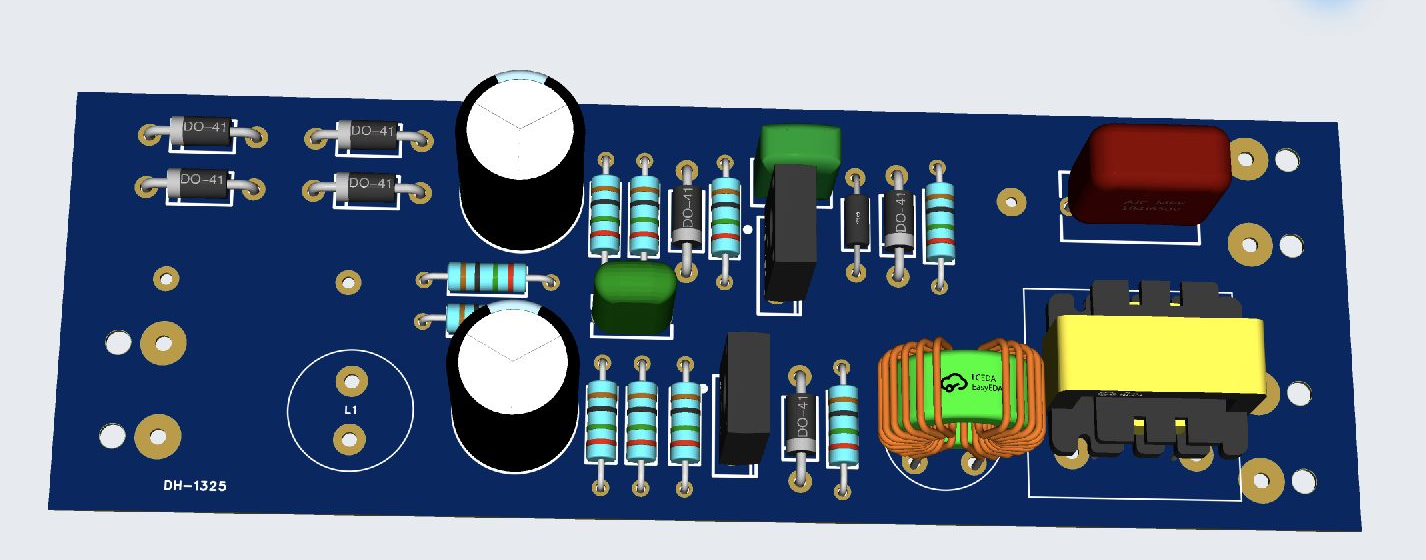

原生 3D 器件高度视图：T1 / L2 为近似模型，不能替代实际装配核验。
交付范围与待验证事项
交付能打开和继续编辑的原理图与 PCB、完整目录式 eprj3 工程、16 张关键证据图及成果视频。原始工程和视频保留本地不动，公开工程仅匿名化账户元数据。仍需核对实物尺寸、未知器件参数、磁性件、装配、电气性能、温升、EMI、绝缘与市电安全；未制板上电验证。
下载可编辑 eprj3 工程
完整解压后，用嘉立创 EDA 专业版打开目录中的 .eprj3 索引，保留 pcb/ 和 sch/ 目录。包内保留原理图、PCB、配置与公开说明，不含原始照片、账户缓存、调用日志、私人路径或 Remotion 临时工程。部分器件/模型可能需要联网加载，第三方来源与权利保留。
