AI 自主 PCB设计与成果展示STM32 智能桌面宠物

90 秒成果展示｜原生设计截图与过程复演，剪映生成旁白；网页使用 1080p / 30 fps H.264 / AAC 播放副本。

人与 AI 各自完成什么

用户提供原理图、设计约束与过程反馈，并确认展示范围。GPT 6 Astra 执行独立 PCB 布局布线、检查问题定位与迭代修正；AI 辅助组织七段讲解稿和 Remotion 动画，并通过剪映制作新旁白。这是有人参与决策与反馈的工程协作，不是全过程无人参与。

先布局：把接口与连接关系放在一起考虑

按主控引脚顺序安排上下扩展接口，把供电、主控、音频和扩展区域组织到同一块板上。结合出线方向调整 H26 的位置与方向，让后续走线不只满足连通，也便于理解、装配和复查。

再布线：规划关键路径，按检查结果迭代

关键路径采用明确坐标规划，普通信号使用自动辅助。针对 PA2 绕行过长重新整理路径，并修正末端折返、焊盘内过孔和电源分支锐角。随后完成双面地铜与接地过孔，整理接口极性与丝印，保存检查记录。

原生 2D / 3D 设计图片

以下八张图片来自同一设计的原生导出；展示副本仅进行格式压缩与尺寸适配，不重绘、不按黑色抠除背景。缺失模块模型保持原状，不用虚构器件补齐。

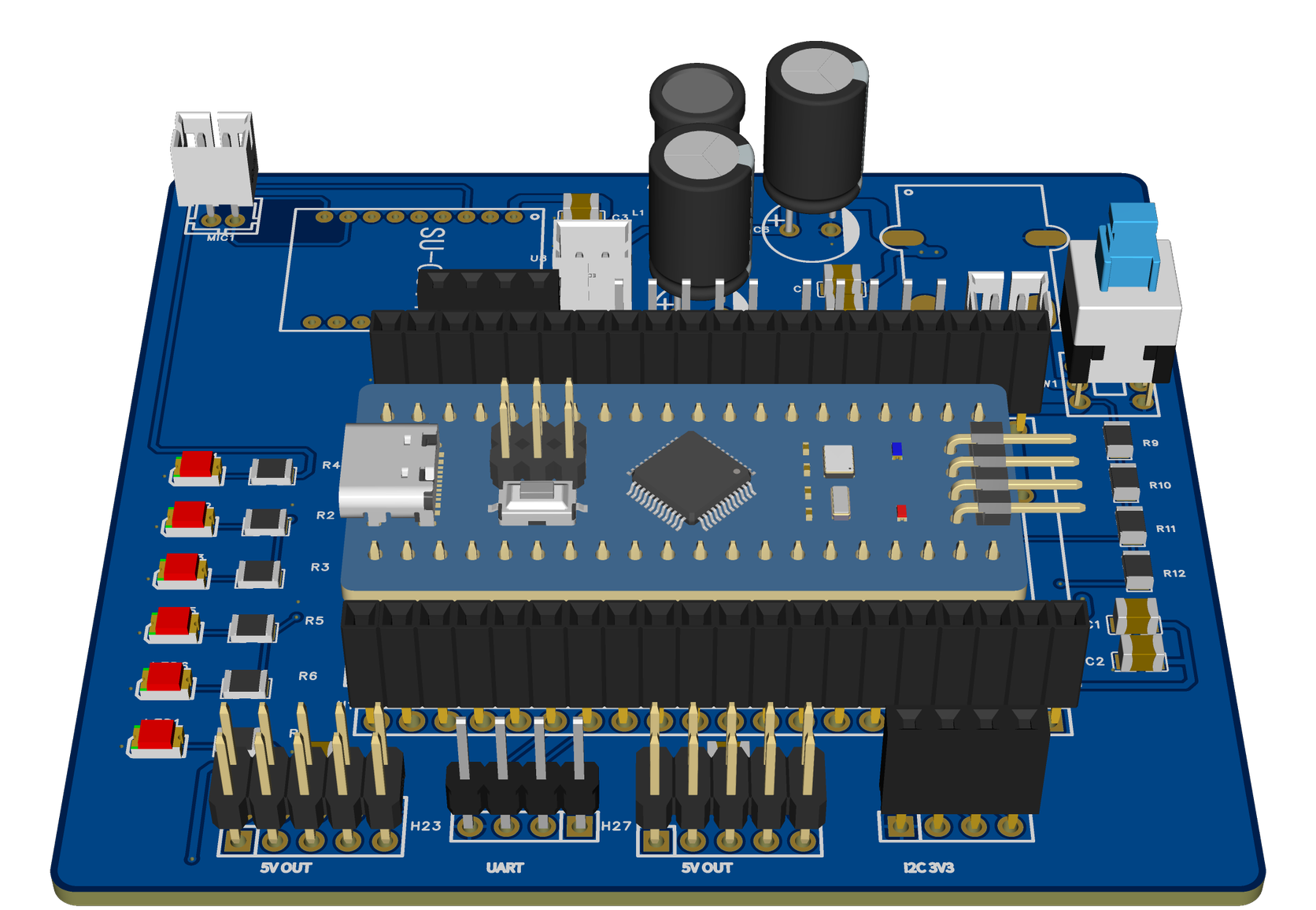

原生 3D 斜视：查看整板与器件布局。

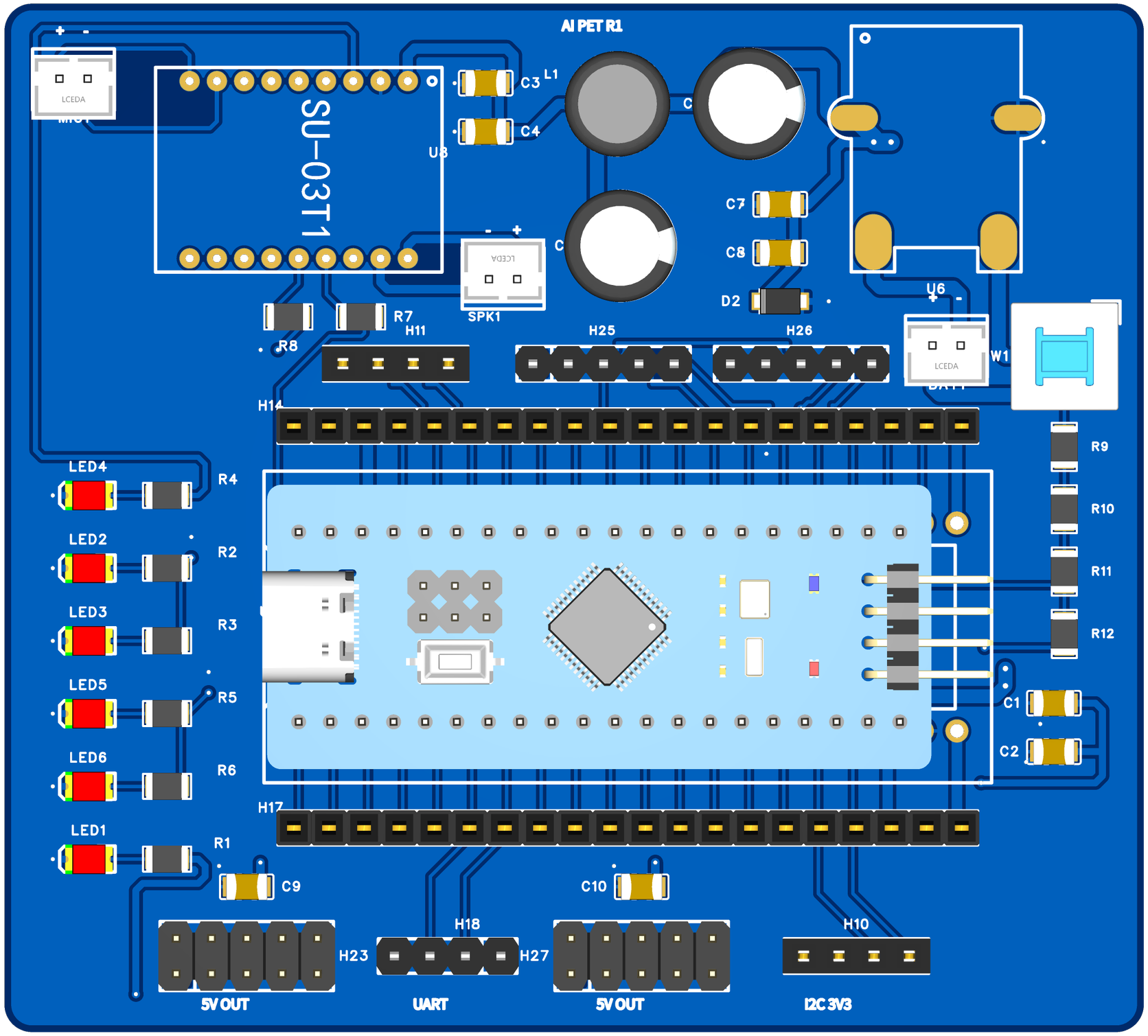

原生 3D 顶视：查看器件与连接器位置。

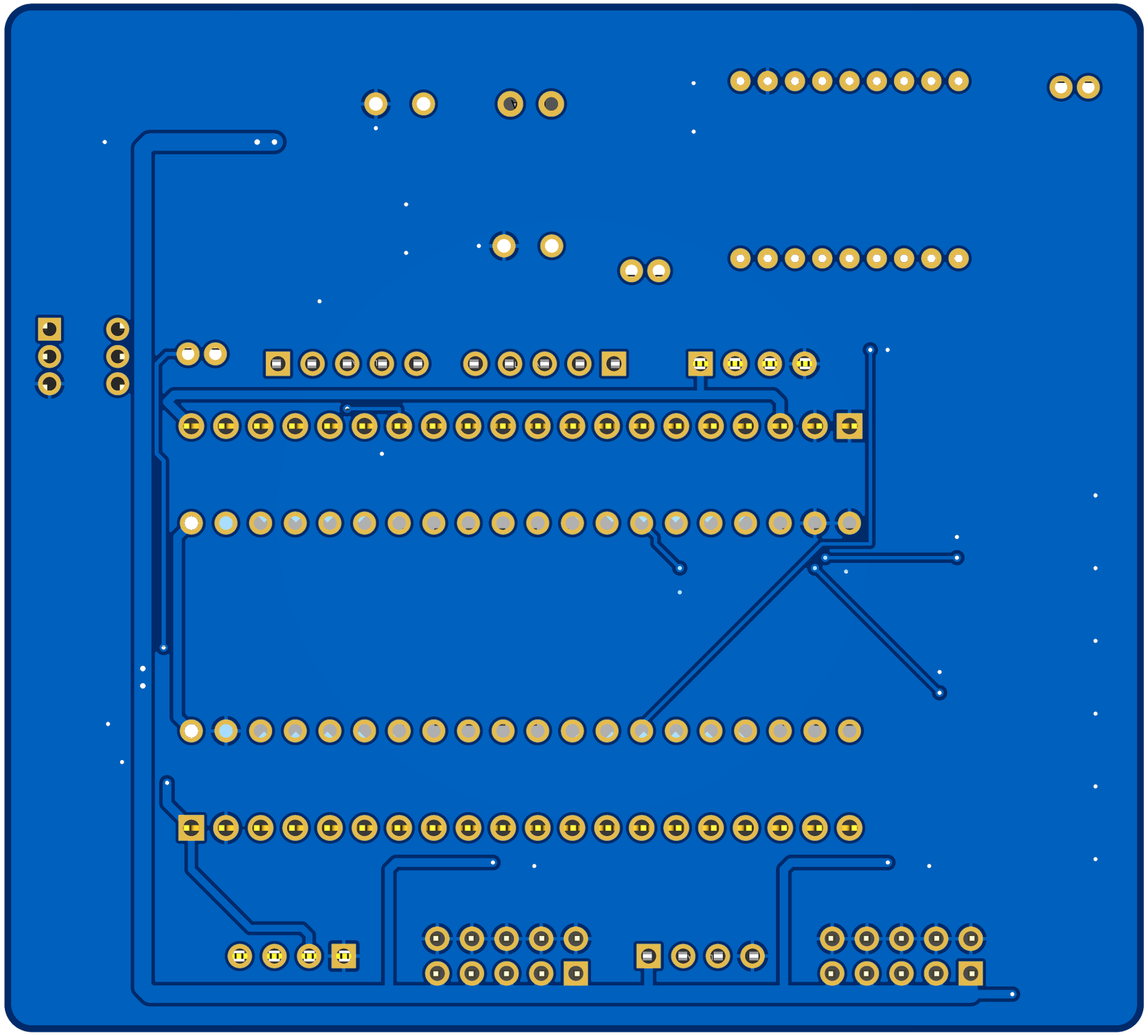

原生 3D 底视：查看板底；不代表装配已验收。

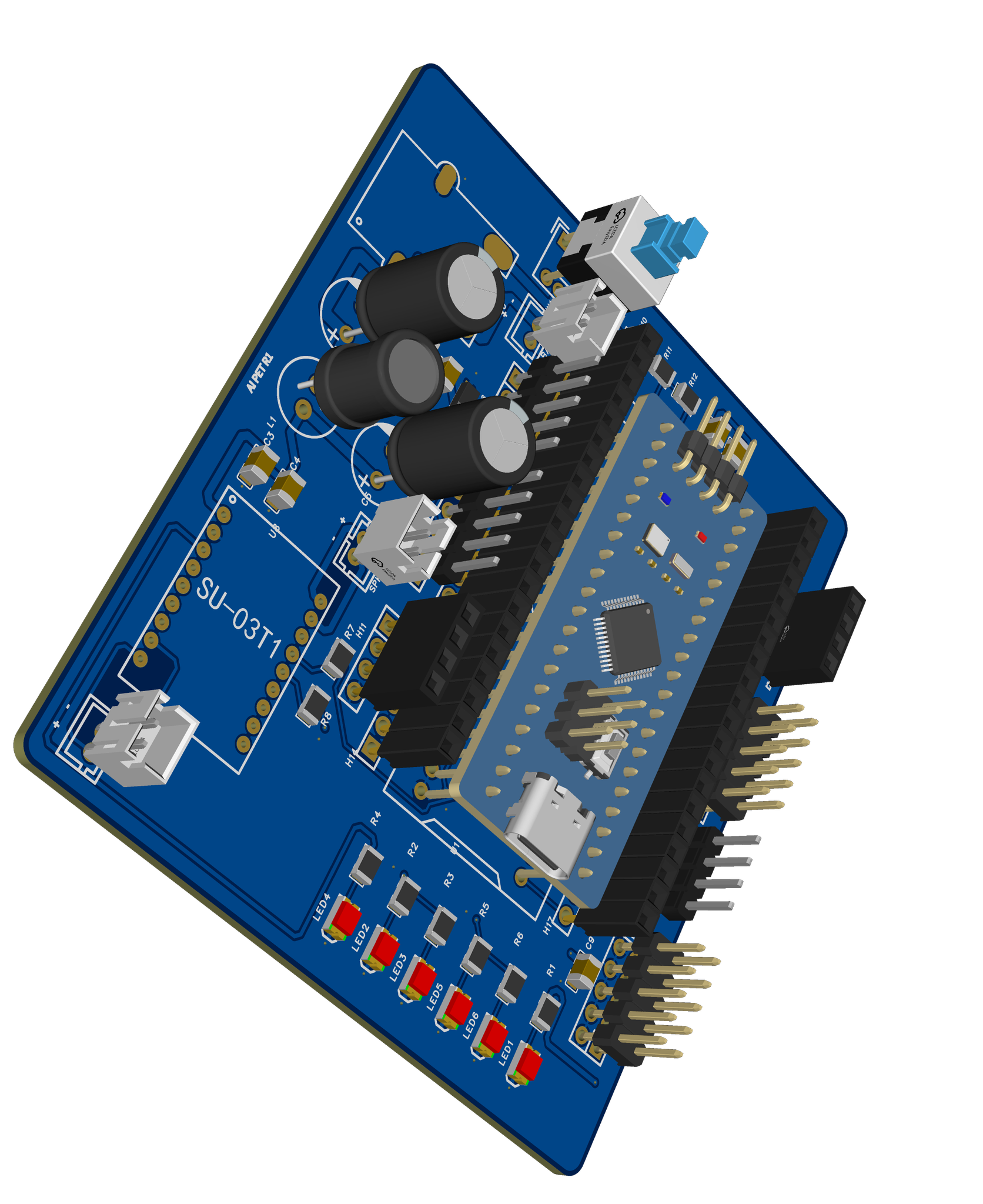

原生 3D 侧向视图：保留原构图与模型缺失状态。

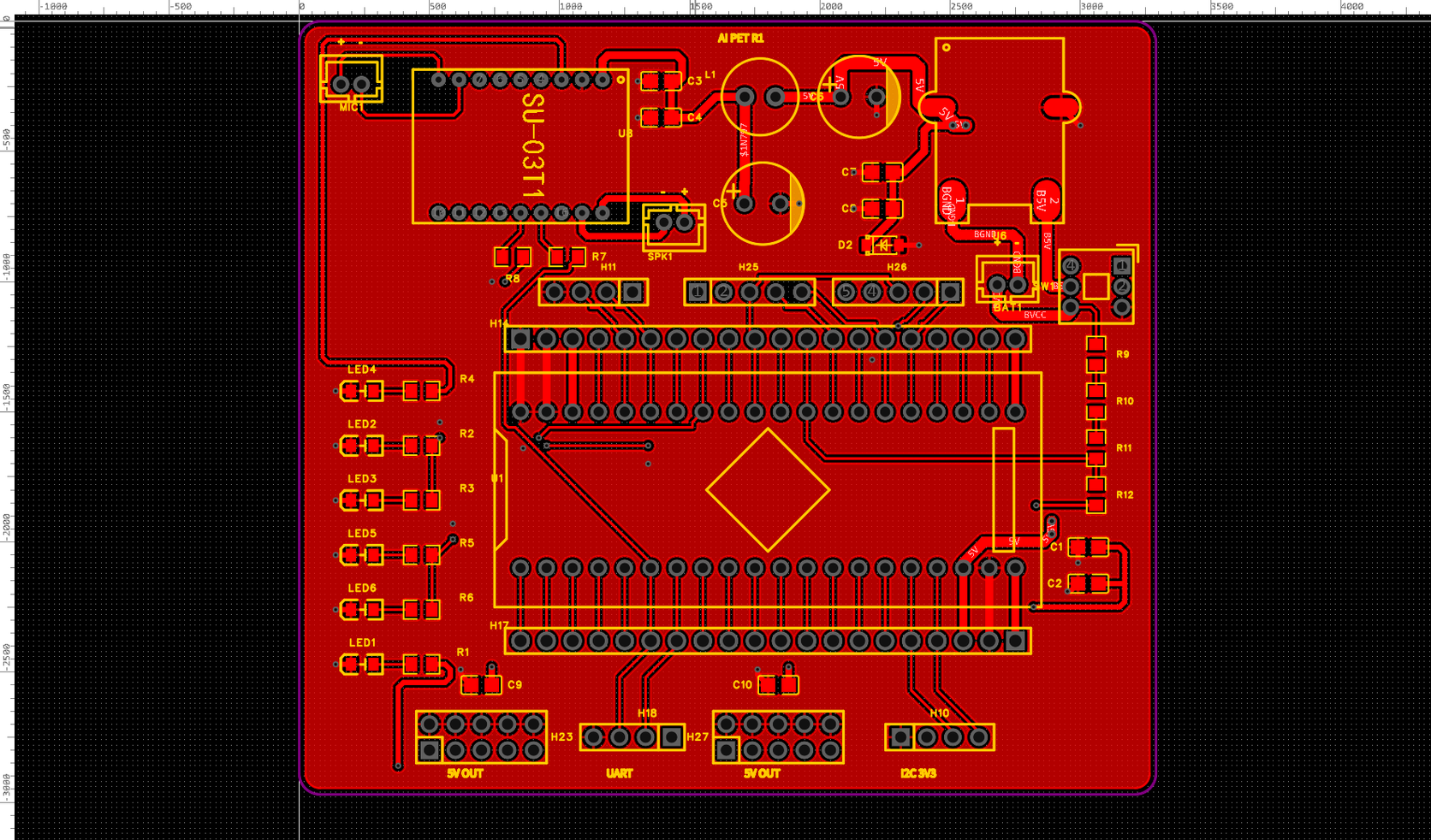

原生 2D 顶层视图：布局、走线与铺铜。

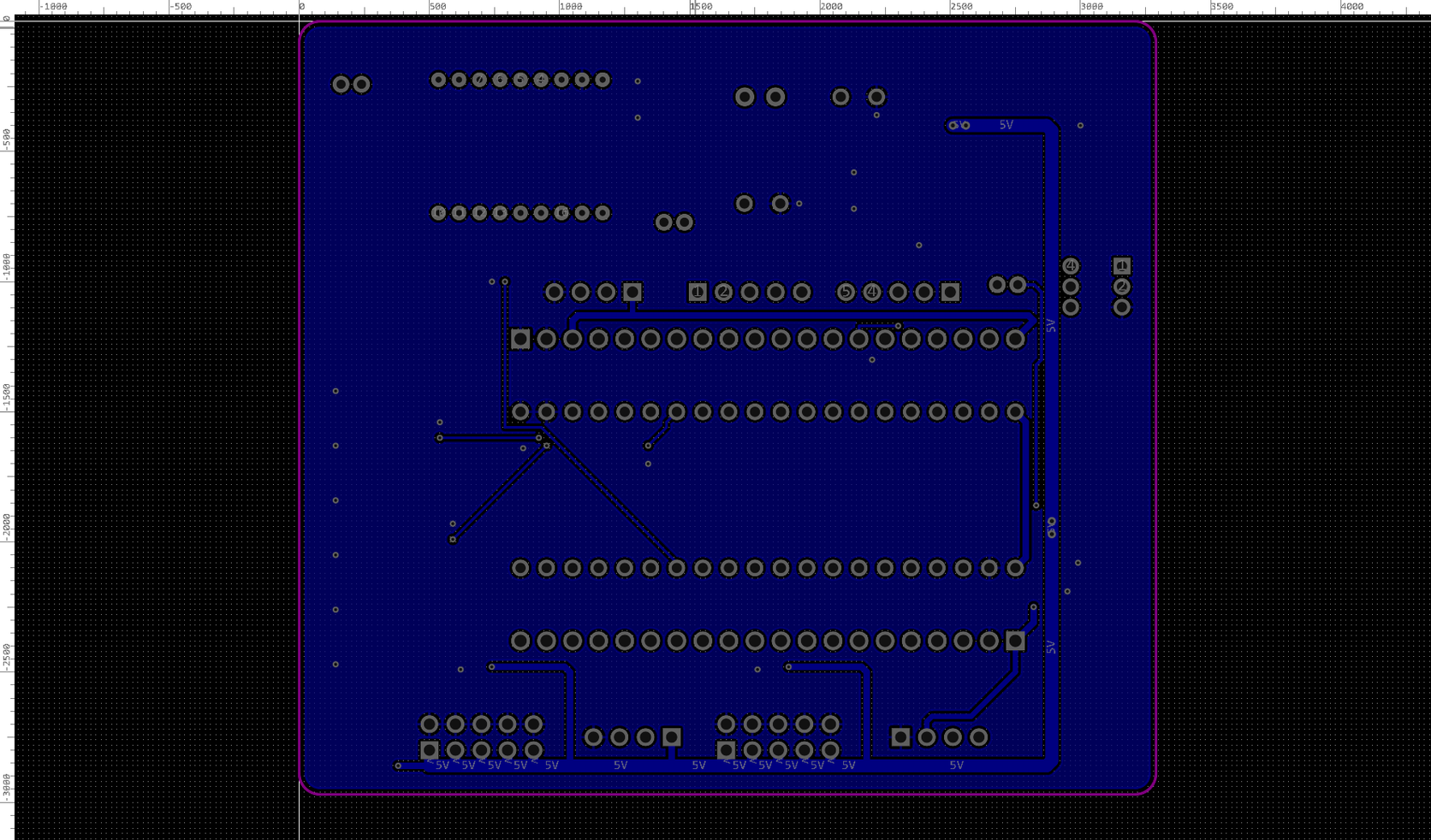

原生 2D 底层聚焦视图：不是实物翻面照片。

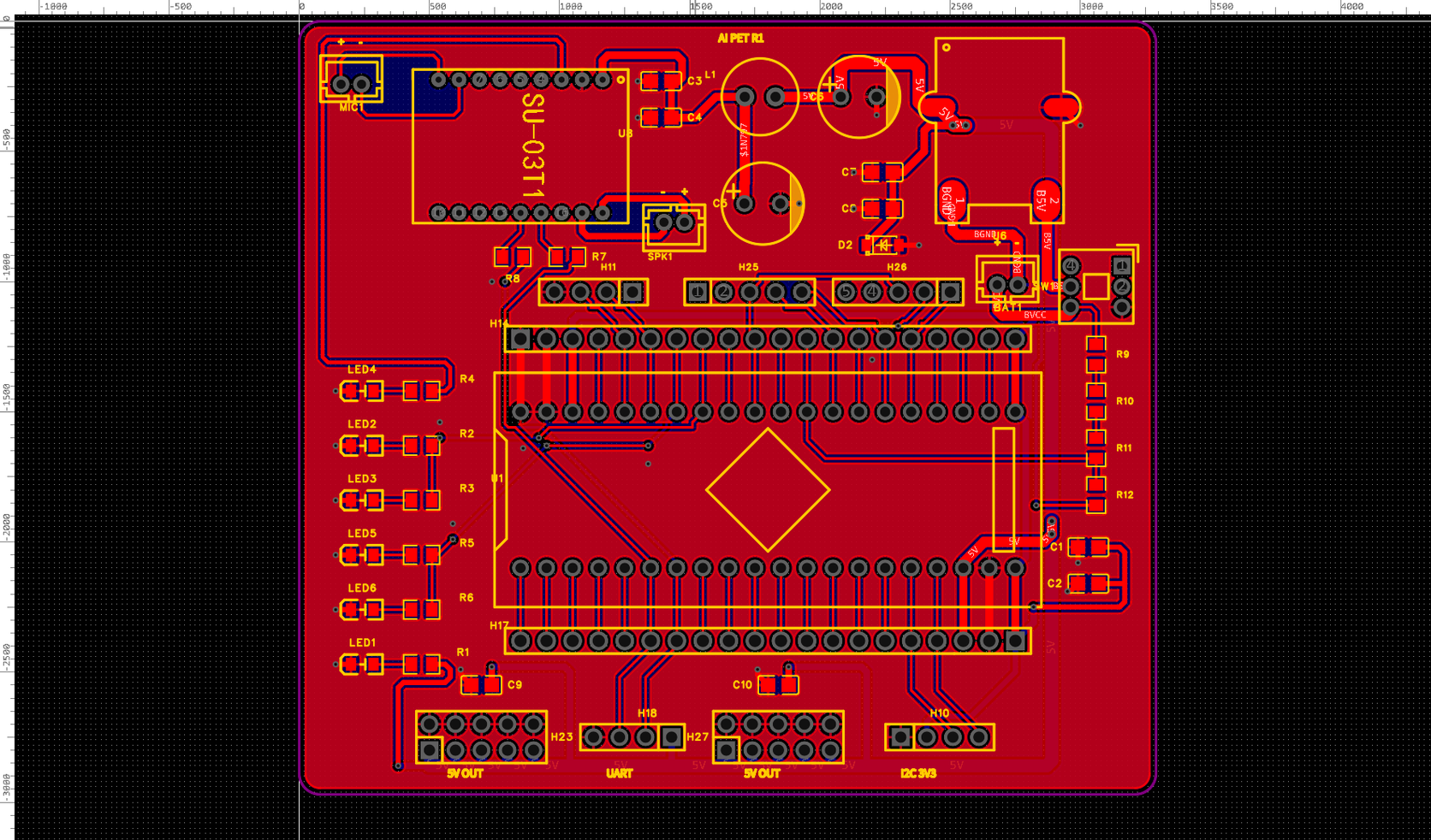

原生 2D 双层视图：结合两层检查连接路径。

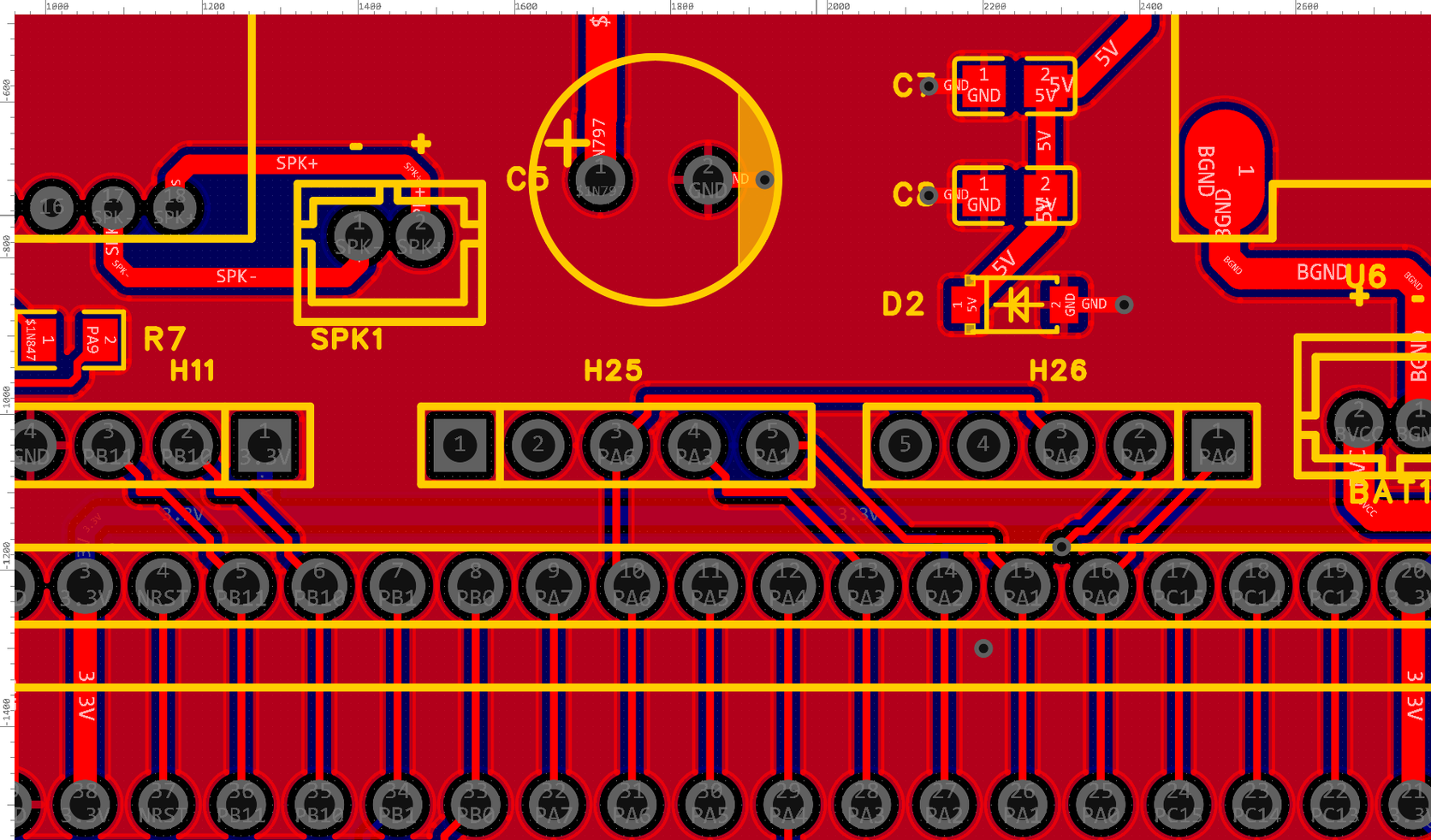

H26 / PA2 局部设计视图：对应接口方向与路径修正。

检查结果与仍需验证的事项

2026-09-06 保存的原生 DRC 记录为 0 违规、0 未连接；辅助检查为 0 错误、54 条警告和 16 条信息，不能概括为所有检查全部通过。提示涉及模型或标题边界、供电拓扑、走线与器件位置等分类。去耦位置、实际模块装配、电源电流、温升、EMC 及长期运行表现仍需结合实际器件与制板上电测试确认。

从设计记录到技术展示

先把保存的设计证据整理成七个章节，再用 Remotion 编排原生截图、局部标记、转场与字幕；通过剪映生成旁白，核对文本和时间线，最后输出便于网页播放的压缩副本。动画用于讲清设计决策，不把复演画面当成真实执行日志或测量结果。
